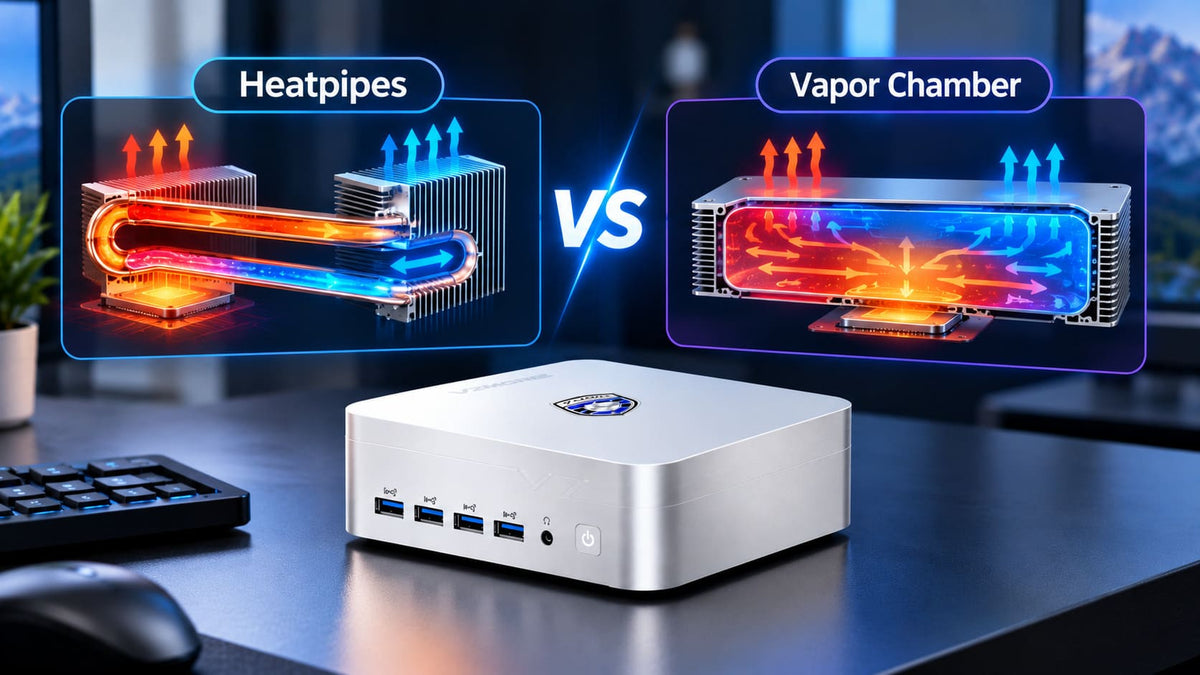

Cámara de vapor vs. heatpipe: ¿qué refrigeración es mejor para un mini PC?

Los mini PC compactos reúnen la máxima potencia de cálculo en el mínimo espacio. Pero la alta densidad de potencia de los procesadores más modernos plantea enormes retos a la gestión térmica. Una disipación del calor fiable determina en gran medida si un equipo puede mantener su rendimiento sin estrangulamiento térmico o si se sobrecalienta bajo carga. En el centro de esta comparativa técnica están los heatpipes tradicionales y las avanzadas cámaras de vapor. Pero ¿qué tecnología de refrigeración ofrece mejores prestaciones para los equipos compactos actuales en condiciones de uso reales?

Puntos clave

• Heatpipes, el estándar probado: Los heatpipes (tubos de calor) se basan en una disipación del calor unidimensional (lineal). Son un método de refrigeración económico y muy eficiente, ideal para cargas de cálculo moderadas y mini PC de precio atractivo.
• Cámaras de vapor para los puntos calientes: Las cámaras de vapor ofrecen una dispersión del calor bidimensional (en superficie). Así reparten mucho más rápido el calor concentrado en puntos concretos de los procesadores de alto rendimiento y evitan el estrangulamiento térmico (thermal throttling) con picos de carga sostenidos.
• Formato y ahorro de espacio: El diseño plano de una cámara de vapor ahorra un valioso espacio dentro de la carcasa. Esto permite diseños aún más compactos o alojar componentes de hardware adicionales.
• Complejidad de fabricación y costes: Sus exigentes procesos de fabricación y la integración de complejas estructuras capilares hacen que las cámaras de vapor sean más caras de producir que los heatpipes de cobre clásicos.
• El uso decide: Para aplicaciones cotidianas, ofimática y reproducción multimedia, los heatpipes clásicos son más que suficientes. Para tareas con gran carga gráfica, plena carga continuada, cálculos de IA o la máxima reducción de ruido, la cámara de vapor ofrece claras ventajas.

¿Cómo funciona un heatpipe? El principio de refrigeración clásico, explicado

El heatpipe, también llamado tubo de calor, es desde hace décadas la columna vertebral de la refrigeración de ordenadores. Su principio físico se basa en un ciclo cerrado de cambio de fase dentro de un tubo de cobre sellado. En su interior hay una pequeña cantidad de fluido de trabajo (normalmente agua desmineralizada) al vacío y un recubrimiento interior poroso, la llamada estructura capilar o mecha (wick).

Cuando el calor del procesador llega a la zona de evaporación (evaporador) del heatpipe, el fluido de trabajo se evapora ya a bajas temperaturas, porque la presión interior es extremadamente baja. El vapor resultante fluye a gran velocidad, impulsado por la diferencia de presión, hacia el extremo más frío del tubo (condensador), conectado directamente a las aletas del disipador del ventilador. Allí el vapor cede su energía térmica, vuelve a condensarse y la fuerza capilar de la estructura interior lo devuelve al evaporador. Este cambio de fase continuo permite una transferencia de calor extremadamente rápida, muy superior a la simple conducción térmica del cobre macizo. Según el Instituto Fraunhofer de Técnicas de Medición Física (IPM) , un heatpipe transfiere entre 100 y 1000 veces más calor que un cuerpo macizo de las mismas dimensiones y, por tanto, conduce el calor de forma más eficaz que cualquier otro material conocido.

¿Cómo funciona una cámara de vapor?

Una cámara de vapor se basa en el mismo principio termodinámico de evaporación y condensación que un heatpipe. Sin embargo, la diferencia constructiva decisiva está en la geometría: mientras que un heatpipe transporta el calor principalmente de forma unidimensional a lo largo de un eje, una cámara de vapor funciona como un sistema hueco plano y bidimensional.

En lugar de un tubo cilíndrico, la cámara de vapor consiste en una carcasa metálica plana y sellada con una compleja microestructura interior. Su cara inferior está en contacto directo con la fuente de calor (por ejemplo, la CPU o la GPU). En cuanto el fluido de trabajo se evapora en el punto caliente, el vapor se expande de inmediato en todas las direcciones horizontales (360 grados) por toda la cavidad. En la amplia cara superior de la cámara, el refrigerante se condensa sobre una gran superficie y cede el calor de manera uniforme a los disipadores conectados. Después, el fluido condensado regresa de forma uniforme a través de la estructura capilar de las paredes. Una analogía sencilla es una placa de cocina caliente: si viertes agua en un tubo estrecho, solo se enfría una franja; si la viertes sobre una bandeja plana, el enfriamiento se reparte al instante por toda la superficie.

Cámara de vapor vs. heatpipe: comparativa directa

La elección del sistema de refrigeración influye directamente en la eficiencia térmica, la distribución interna de la carcasa y el coste total de un ordenador compacto. A continuación se comparan las principales especificaciones y magnitudes físicas de ambas tecnologías:

¿Por qué cada vez más fabricantes apuestan por la refrigeración por cámara de vapor?

La tendencia hacia formatos cada vez más compactos, con consumos cada vez mayores, obliga a los ingenieros de hardware a replantear las estructuras de refrigeración. Mientras que los heatpipes llegan a sus límites físicos cuando hay muchas curvas y poco espacio, la dispersión bidimensional de una cámara de vapor permite una cobertura térmica notablemente mejor de los procesadores modernos.

Que este principio no solo esté llegando a los portátiles de alto rendimiento y a los PC ultracompactos, sino que esté revolucionando cada vez más todo el mercado de la electrónica de consumo, se ve al observar sectores tecnológicos cercanos. Los desmontajes de smartphones de última generación, como el análisis del desmontaje del iPhone 17 Pro realizado por iFixit y publicado en MacRumors, demuestran que incluso en dispositivos móviles extremadamente compactos se utilizan cada vez más cámaras de vapor para mantener picos de rendimiento sin sobrecalentamiento. El informe del desmontaje lo dice de forma explícita: «a vapor chamber cooling system» (un sistema de refrigeración por cámara de vapor) aporta allí la estabilidad necesaria con carga sostenida. Esta evolución refleja un cambio en todo el sector: allí donde hay que evacuar calor en el mínimo espacio, la cámara de vapor se convierte en el estándar de referencia.

Además, el ruido desempeña un papel fundamental. Cuando un sistema de refrigeración transporta el calor más rápido del chip a las aletas del disipador, los ventiladores pueden funcionar a menos revoluciones. Si quieres saber cómo se relacionan los cuellos de botella térmicos y el control del ventilador, encontrarás más información en nuestro artículo «¿Por qué mi mini PC hace tanto ruido?» (próximamente).

Cómo aplica VZMORE la refrigeración por cámara de vapor en la práctica

La utilidad práctica de las tecnologías de refrigeración avanzadas se aprecia sobre todo en arquitecturas de ordenador muy integradas. Para garantizar el máximo rendimiento con el mínimo ruido, VZMORE apuesta en sus modelos por diseños térmicos bien pensados. Con la tecnología V-Cooling, las ventajas físicas de una cámara de vapor se combinan a la perfección con el diseño de la carcasa.

Nuestros mini PC utilizan este sistema de refrigeración bidimensional para captar en una gran superficie el calor de los procesadores multinúcleo modernos y evacuarlo sin demora. La cámara de vapor se complementa con una entrada de aire optimizada de 360° y un flujo de aire vertical. Este efecto chimenea garantiza que el calor cedido por la cámara de vapor salga directamente de la carcasa sin acumularse. El resultado es un funcionamiento estable de forma continuada, incluso con cargas de trabajo exigentes, y a la vez agradablemente silencioso.

Ventajas y desventajas de ambos sistemas

Ventajas del heatpipe

• Rentabilidad: Su fabricación en serie, ya consolidada, permite soluciones de refrigeración a precios finales bajos.
• Flexibilidad de recorrido: Cada tubo de calor puede guiarse con flexibilidad alrededor de los componentes hasta disipadores alejados.
• Fiabilidad: Su construcción robusta, sin sellados complejos de la carcasa, garantiza una vida útil extremadamente larga.

Ventajas de la cámara de vapor

• Disipación del calor superior: Transferencia de calor más rápida gracias a la dispersión bidimensional directamente sobre el punto caliente.
• Altura reducida: Su perfil muy plano permite carcasas de mini PC más delgadas o más espacio para las ranuras de RAM y SSD.
• Distribución uniforme de la temperatura: evita la acumulación local de calor sobre el die del procesador y protege el silicio.
• Funcionamiento más silencioso: Gracias a su mayor eficiencia de refrigeración, los ventiladores pueden funcionar a menos revoluciones.

Límites y desventajas de ambos sistemas

Los heatpipes clásicos llegan rápidamente a su límite con los procesadores modernos de gama alta y alta densidad de transistores, ya que la pequeña sección del tubo no puede reponer el fluido con suficiente rapidez cuando el calor se concentra en un punto. La consecuencia es un sobrecalentamiento local (hotspot) y una bajada de la frecuencia de la CPU (thermal throttling o estrangulamiento térmico).

La cámara de vapor, por su parte, tiene como principal desventaja unos costes de fabricación bastante más altos. La fabricación de precisión de las cámaras de vacío planas y la integración de las microestructuras capilares internas requieren procesos complejos. Además, una cámara de vapor tiene una forma rígida y no se puede doblar a posteriori, lo que hace más exigente adaptarla a distintas distribuciones de carcasa durante el diseño.

¿Qué refrigeración encaja con cada uso?

Qué principio de refrigeración es la mejor opción para tu mini PC depende sobre todo de tu perfil de uso:

• Ofimática, web y multimedia (basta con heatpipe): Si usas tu mini PC principalmente para hojas de cálculo, videoconferencias, navegar por internet o ver contenido en streaming 4K, un sistema de heatpipes clásico es más que suficiente. El calor generado se mantiene en niveles moderados y la relación calidad-precio de la refrigeración por heatpipes es imbatible.
• Cargas exigentes, juegos e IA (mejor cámara de vapor): Si trabajas a menudo con edición de vídeo, renderizado 3D o análisis de datos complejos, o usas el mini PC para jugar y ejecutar modelos de IA en local, merece la pena invertir en una cámara de vapor. Garantiza que el procesador mantenga su máxima frecuencia boost incluso tras horas a plena carga, sin que el sistema reduzca el rendimiento por temperatura ni los ventiladores resulten molestos.

Preguntas frecuentes

¿Es siempre mejor una cámara de vapor que un heatpipe?

Desde el punto de vista termodinámico, una cámara de vapor ofrece claras ventajas de rendimiento a la hora de repartir el calor sobre una superficie. Aun así, no siempre es imprescindible. En equipos con un consumo reducido (TDP) o con disipadores muy alejados entre sí, unos heatpipes bien dimensionados pueden ser igual de eficaces y, además, más económicos.

¿Por qué es más cara de fabricar la refrigeración por cámara de vapor?

Una cámara de vapor se compone de dos semicarcasas conformadas con precisión que deben soldarse herméticamente al vacío, a alta presión y en condiciones específicas. Además, incorporar la estructura capilar interior (normalmente polvo de cobre sinterizado o mallas finas) es técnicamente mucho más complejo que fabricar un simple tubo de cobre.

¿Utilizan ya todos los dispositivos de gama alta refrigeración por cámara de vapor?

Su cuota de mercado crece de forma continua. Antes esta tecnología se encontraba sobre todo en servidores y tarjetas gráficas de gama alta; hoy se utiliza cada vez más en portátiles premium compactos, mini PC de alto rendimiento e incluso en los smartphones insignia más modernos, para disipar el máximo rendimiento en el mínimo espacio.

¿Cómo sé qué refrigeración utiliza un mini PC?

Los fabricantes suelen indicar el tipo de refrigeración en las fichas técnicas o en la página del producto (por ejemplo, con términos como «Vapor Chamber», «cámara de vapor» o nombres de tecnologías propias como «V-Cooling»). Un vistazo a las descripciones oficiales del producto o a análisis especializados te lo aclarará rápidamente.

Conclusión

Tanto los heatpipes como las cámaras de vapor tienen su lugar en el segmento de los mini PC. Mientras que el heatpipe clásico sigue siendo una solución fiable y económica para las tareas de cálculo cotidianas, la refrigeración por cámara de vapor es la tecnología superior para los equipos compactos que exigen mucha potencia. Gracias a la disipación bidimensional del calor, protege frente al estrangulamiento térmico y permite un funcionamiento silencioso incluso con cargas elevadas. Quien busque el máximo rendimiento en formato compacto acertará con una solución de cámara de vapor, la opción con más futuro.
